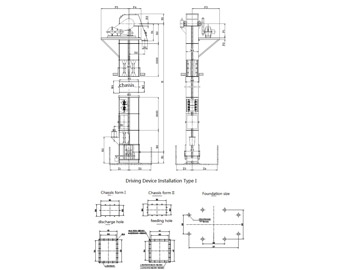

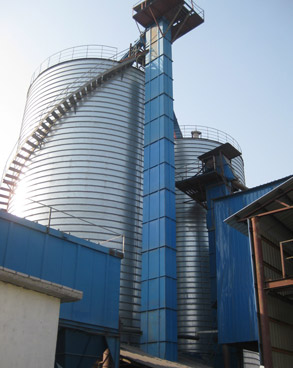

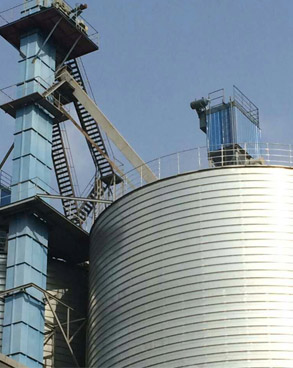

КОВШОВЫЙ ЭЛЕВАТОР НОВОЙ СЕРИИ

Цепной лифт серии NE является своего рода передовым вертикальным подъемным оборудованием в отечественной промышленности, который широко используется для подъема всех видов материалов, таких как: руда, уголь, цемент, цементный клинкер, зерно, химические удобрения и т.д. NE серия цепной ковшовый элеватор в основном состоит из операционных частей, вождение устройства, верхнее устройство, центральный корпус, нижний блок.

Производительность и характеристики цепного лифта серии NE：

Большая грузоподъемность: проточная подача типа, стратегия индукционной выгрузки типа, транспортировка интенсивным декоративным бункером большой емкости, с низкой скоростью цепи, большой диапазон грузоподъемности 15-800 м3 / ч
Маленькая мощность привода: при подъёме материала нет явления обратного хода и копания, следовательно, меньше реактивной мощности.
Широкий диапазон подъема: может поднимать порошок, гранулированные, кусковые материалы, а также материал и температуру ≤250 ℃
Высокая высота подъема: низкая скорость цепи, стабильная работа и принимает цепи пластины высокой прочностью износостойкой цепи, поэтому высота подъема может до 40 м.
Длительный срок службы: срок службы конвейерной цепи составляет более пяти лет.
Надёжность: передовой принцип проектирования обеспечивает надёжность работы машины. Время между отказами составляет более 30000 часов.

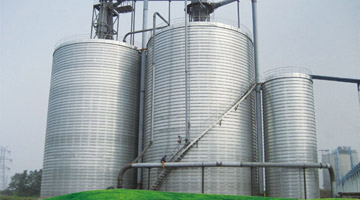

Silo Feeding System

Модель	Грузоподъемность （m3/h）	Материал Макс. комковатость
		Процент（%）
		10	25	50	75	100
NE15	15	65	50	40	30	25
NE30	32	90	75	58	47	40
NE50	60	90	75	58	47	40
NE100	110	130	105	80	65	55
NE150	165	130	105	80	65	55
NE200	220	170	135	100	85	70
NE300	320	170	135	100	85	70
NE400	440	205	165	125	105	90
NE500	470	240	190	145	120	100
NE600	600	240	190	145	120	100
NE800	800	275	220	165	135	110

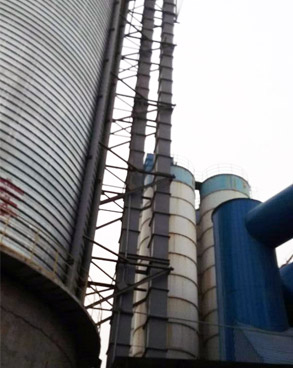

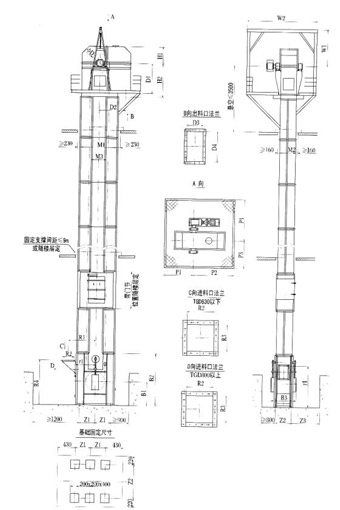

КОВШОВЫЙ ЭЛЕВАТОР СЕРИИ TDG

Ленточный ковшовый элеватор типа TGD - это новое поколение передовых элеваторов по всему миру. Элеватор типа TGD особенно подходит для вертикального подъема сухих порошковых или мелкозернистых материалов и т.д. в отраслях промышленности строительных материалов, металлургии, химической, пищевой, электроэнергетики и др. It’ s идеально поднимая продукты для сырья цементного завода NSP, силоса гомогенизации сырья, силоса хранения цемента.

Производительность и характеристики цепного элеватора по серии TDG：

Высокая высота подъема: максимальная высота одной машины может достигать 100 м.
Большая емкость: самая большая емкость может достигать 950 м3 / H.
Требование к температуре материалов: до 120°.
Ведро распределяется интенсивно, непрерывно, с непрерывным поступлением материалов и их разгрузкой.
Длительный срок службы: хорошая надежность, безотказность время более 60,000 часов.
низкое энергопотребление: экономия энергии более чем на 30% по сравнению с цепным лифтом при его малом весе машины.
Низкие затраты на техническое обслуживание: при удобной эксплуатации и обслуживании и меньшем количестве изнашиваемых деталей, затраты на техническое обслуживание снижаются примерно на 80% по сравнению с обычным лифтом.
С высокой точностью дизайна, высокой прочностью структуры и красивым внешним видом.

Технические характеристики моделей			TGD 315P	TGD 315	TGD 400	TGD 500	TGD 630	TGD 800	TGD 1000	TGD 800	TGD 1000	TGD 1250	TGD 1400	TGD 1600
Технические характеристики ведра	Ширина ковша（mm）		315	400	400	500	630	800	1000	800	1000	1250	1400	1600
Технические характеристики ведра	Объём ковша（dm3）		6.6	10.0	14.5	18.0	29.3	37.3	46.6	46.0	58.0	72.7	99.0	114.0
Ковшовая скорость（m/s）			1.31		1.50		1.6			1.98
Диаметр цилиндра（mm）			630		800		1000			1250
Теоретический потенциал （m3/h）	Пространство между вёдрами（mm）	280	111	168
		320	97	147	244	303
		360	86	131	217	270	460	585	731
		400			195	243	414	527	658	815	1028	1289
		440			178	221	376	479	598	741	935	1172	1596	1837
		480					345	439	548	679	857	1074	1463	1684
		520					318	405	506	627	791	992	1350	1555
		550					301	383	478	593	748	937	1277	1470

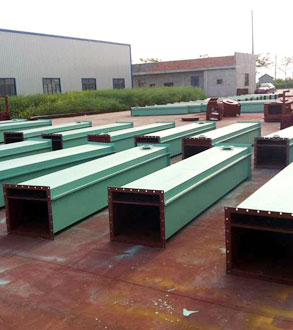

ВОЗДУШНЫЙ ЖЕЛОБ

Воздушный желоб - это разновидность пневмотранспортного оборудования, которое широко используется для транспортировки сухих порошковых материалов и обычно используется для транспортировки цемента и сырьевого порошка в цементной промышленности.

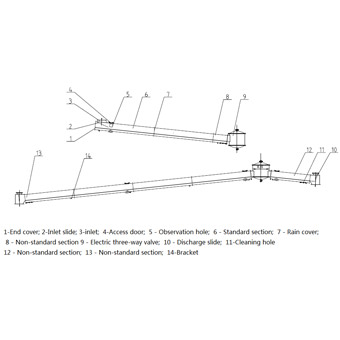

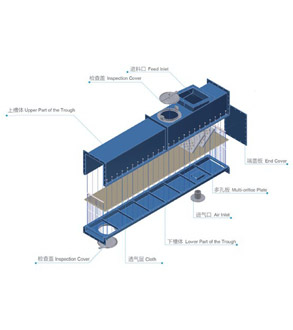

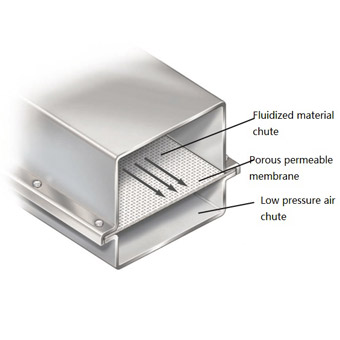

Воздухоотводчик состоит из нескольких стальных желобов, которые крепятся болтами с другими принадлежностями, между верхней и нижней оболочкой воздуховода имеется газопроницаемый слой. Как правило, воздух Желоб состоит из питающей секции, стандартной секции, нестандартности, запорный клапана, изогнутой канавки, т слот, крышки, выпускной слайдера, устройства для подачи воздуха и опорной конструкции.

    Преимущества воздуховода SRON:
    Хорошая герметичность, простота обслуживания
    Удобно менять направление транспортировки
    Может реализовать многоточечную подачу и многоточечный разряд
    Бесшумная, безопасная и надежная работа
    Меньшее энергопотребление
    Для газопроницаемого слоя используются синтетические ткани PET5 ~ 6 (полиэстер), которые представляют собой новый тип воздушного слоя, обладающие преимуществами высокой термостойкости (150 ℃), коррозионной износостойкости, низкой гигроскопичности, легкости, плоской поверхности и длины. срок службы и др.

Транспортирующий материал: сухой порошковый материал с содержанием воды ≤1%, температурой ≤ 150 ℃.
Угол: 4 °, 6 °, 8 °, 10 ° и 12 °
(Для разных материалов угол должен быть разным. Для одного и того же материала мы должны выбирать больший угол, когда содержание воды велико. Как правило, большой угол падения хорош для транспортировки, если позволяют условия размещения.)

Модель XZ200 XZ250 XZ315 XZ400 XZ500 XZ630 XZ800

Ширина желоба мм 200 250 315 400 500 630 800

Транспортировочная способность 4° Цемент т / ч 22 40 70 130 220 320 400

Сырой материал 16 30 55 100 165 245 310

6° Цемент 40 65 120 250 400 610 765

Сырой материал 30 55 90 185 300 455 565

8° Цемент 50 80 140 300 470 720 900

Сырой материал 35 65 110 225 355 540 670

10° Цемент 60 100 170 380 570 900 1080

Сырой материал 45 80 140 285 425 670 800

12° Цемент 70 120 205 455 685 1080 1295

Сырой материал 50 95 165 340 510 805 960

Длина желоба Стандартный раздел мм 2000

Нестандартный раздел мм 250

Давление воздуха кПа 4-5.5

Расход воздуха M3 / м2.мин 1.5-2

Газопроницаемый слой Материал Synthetic Fibre

Толщина мм 4-6

Термостойкость ℃ 150

Радиальная прочность на излом Н / см Ширина 4700

сопротивление Па 800-1200（Under Condition of M3/m2.min）

Модель				XZ200	XZ250	XZ315	XZ400	XZ500	XZ630	XZ800
Ширина желоба			мм	200	250	315	400	500	630	800
Транспортировочная способность	4°	Цемент	т / ч	22	40	70	130	220	320	400
	4°	Сырой материал		16	30	55	100	165	245	310
	6°	Цемент		40	65	120	250	400	610	765
	6°	Сырой материал		30	55	90	185	300	455	565
	8°	Цемент		50	80	140	300	470	720	900
	8°	Сырой материал		35	65	110	225	355	540	670
	10°	Цемент		60	100	170	380	570	900	1080
	10°	Сырой материал		45	80	140	285	425	670	800
	12°	Цемент		70	120	205	455	685	1080	1295
	12°	Сырой материал		50	95	165	340	510	805	960
Длина желоба		Стандартный раздел	мм	2000
Длина желоба		Нестандартный раздел	мм	250
Давление воздуха			кПа	4-5.5
Расход воздуха			M3 / м2.мин	1.5-2
Газопроницаемый слой		Материал		Synthetic Fibre
		Толщина	мм	4-6
		Термостойкость	℃	150
		Радиальная прочность на излом	Н / см Ширина	4700
		сопротивление	Па	800-1200（Under Condition of M3/m2.min）

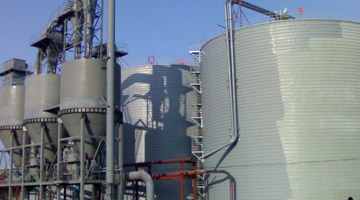

СИЛОСНАЯ СИСТЕМА ПОДАЧИ
