СИСТЕМА ОХРАНЫ ОКРУЖАЮЩЕЙ СРЕДЫ

  • ИМПУЛЬСНЫЙ ПЫЛЕУБОРНИК
  • ПЫЛЕУБОРНИК ТИПА WAM BAG
ИМПУЛЬСНЫЙ ПЫЛЕУБОРНИК

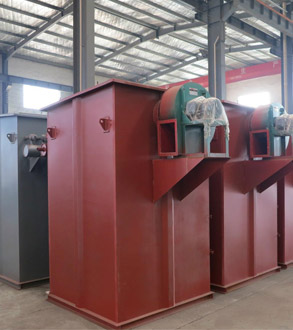

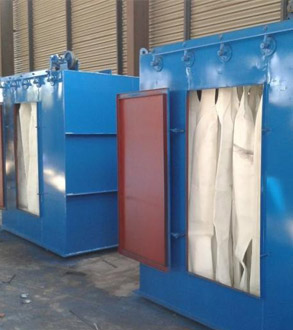

01. ИМПУЛЬСНЫЙ ПЫЛЕУБОРНИК HMC

Одноимпульсный рукавный пылевой фильтр серии HMC - это усовершенствованный рукавный фильтр небольшого типа, способный переваривать и поглощать однотипные продукты как дома, так и за рубежом. Фильтр серии HMC состоит из корпуса, бункера для золы, фильтрующего устройства для удаления пыли, устройства для удаления золы, вытяжной системы, опоры и импульсной системы удаления пыли и т. Д. Широко используется для удаления и очистки неволокнистой пыли в металлургии, электроэнергетике, строительстве. материалы, машины, химическая промышленность, шахты и другие промышленные и горнодобывающие предприятия.

    Фильтры этой серии используют способ удаления пыли с импульсным впрыском, который имеет следующие преимущества:

  • Хороший пылеулавливающий эффект, высокая эффективность очистки
  • Большой объем продаж по воздуху
  • Фильтровальный мешок с длительным сроком службы, простота обслуживания
  • Безопасная и надежная работа
  • Одноимпульсный рукавный пылевой фильтр серии HMC можно разделить на шесть моделей: HMC-32, HMC-48, HMC-64, HMC-80, HMC-96 и HMC-112. У каждой модели есть два типа: тип A с бункером для золы и тип B без бункера для золы (тип с открытым фланцем). В основном корпусе используется стальная сварочная конструкция между крышей и пылеуловителем. между пылесборником и бункером для золы используется конструкция фланцевого соединения.

Silo Dust CollectorCement Silo Dust Collector



Параметры модели HMC-32 HMC-48 HMC-64 HMC-80 HMC-96 HMC-112
1500-2100 2100-3200 2900-4300 4000-6000 5200-7000 6000-9000
Объем сделок по воздуху(m3/h) 24 36 48 60 72 84
Общая площадь фильтрации(m3) 1.00-1.50 1.00-1.50 1.00-1.50 1.10-1.70 1.20-1.70 1.20-1.80
Количество фильтровальных мешков (m/min) 32 48 64 80 96 112
Температура газа на входе(°) ≤120℃
Сопротивление пылесборника (Pa) ≤1500
Концентрация пыли на входе(g/m3) ﹤200
Концентрация выбросов на выходе(mg/m3) ≤30
Фильтрация пыли сжатого воздуха Pressure(Pa) 0.10 0.14 0.20 0.24 0.29 0.34
Расход воздуха (mN3/min)
Отрицательное давление(Pa) 5000
Количество импульсных клапанов (шт.) 4 6 8 10 12 14
Мощность электродвигателя вентилятора (кВт) 1.5 3.0 3.0 5.5 5.5 7.5
вес (Kg) Тип A (с бункером для пыли) 1350 1620 1850 2360 2800 3200
Тип B (без пылесборника) 1220 1470 1670 2150 2540 2880

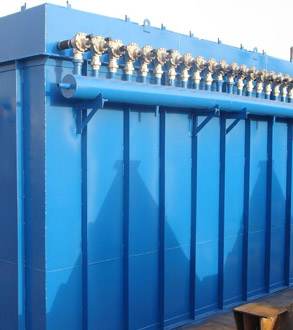

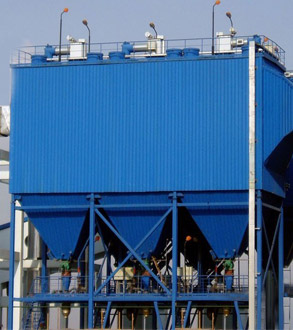

02.ИМПУЛЬСНЫЙ ПЫЛЕУБОРНИК PPCS

Импульсный пылеуловитель PPCS - это своего рода высокоэффективный мешочный пылеуловитель, который разработан для переваривания и поглощения аналогичных иностранных продуктов и в сочетании с многолетним опытом развития компании. Импульсный пылеуловитель PPCS в основном содержит корпус пылесборника, импульсную систему удаления золы, бункер для золы, опорную конструкцию и систему транспортировки и т. Д. Широко используется в цементной, электроэнергетической, химической промышленности.

  • Простая конструкция, возможность замены фильтровального мешка сверху и простота обслуживания.
  • Время импульсного впрыска в воздушную камеру и время удаления золы контролируется специальным контроллером на интегральной схеме, поэтому импульсный впрыск в воздушную камеру и удаление золы могут работать автоматически и непрерывно, в то же время можно регулировать время и интервал удаления пыли и обеспечивать высокий эффект удаления пыли ,
  • Пылеуловитель серии PPCS состоит из отдельного помещения, которое может работать с различным объемом воздуха и легко транспортируется и устанавливается.
  • Пылеуловитель серии PPCS состоит из отдельной комнаты, которую можно разделить на четыре основных типа: 32 мешка / комната, 64 мешка / комната, 64 мешка / комната и 128 мешков. SRON также может настраивать сбор пыли в соответствии с требованиями пользователей & rsquo; требования по объему дилинга.

Silo Dust Collector SystemsCement Silo Dust Collector Systems




Модель PPCS32-3 PPCS32-4 PPCS32-5 PPCS32-6 PPCS64-4 PPCS64-5 PPCS64-6 PPCS64-7
параметры
Объем воздушных перевозок(m3/h) >100g/mN3 4600 6500 8900 11500 13000 18000 22000 26000
≤100g/mN3 6900 8030 11160 13390 17800 22300 26700 31200
Фильтрация скорости ветра(m/min) 1.0~1.2 1.0~1.2
Общая площадь фильтрации(m2) 96 128 160 192 256 320 384 448
Чистая площадь фильтрации(m2) 64 96 128 160 192 256 320 384
Номер пылеулавливающего помещения(set) 3 4 5 6 4 5 6 7
Материал фильтровального мешка полиэфирный войлок полиэфирный войлок
Фильтр-мешок (шт.) 96 128 160 192 256 320 384 448
Температура газа (℃) <120 <120
Концентрация выбросов на выходе (мг / м3) <50 <50
Сопротивление улавливанию пыли (Па) 1500~1700 1500~1700
Фильтрация сжатого воздуха от пыли Давление (Па) (4~6)×105 (4~6)×105
Расход воздуха (мН3 / мин) 0.27 0.37 0.47 0.53 1.2 1.5 1.8 2.1
Параметры модели PPCS96-7 PPCS96-8 PPCS96-9 PPCS96-2X5 PPCS128-9 PPCS128-10 PPCS128-2X6
Объем сделок по воздуху(m3/h) >100g/mN3 40000 46000 52200 60000 82000 92000 113000
≤100g/mN3 46800 53510 60100 66900 99500 110700 133100
Фильтрация скорости ветра(m/min) 1.0~1.2 1.0~1.2
Общая площадь фильтрации(m2) 672 768 864 960 1402 1558 1869
Чистая область фильтрации(m2) 576 672 768 864 1246 1402 1713
Номер помещения для сбора пыли(Set) 7 8 9 10 9 10 12
Материал фильтровального мешка Полиэфирный войлок Полиэфирный войлок
Фильтр-мешок (шт.) 672 1280 1536 960 1152 1280 1536
Температура газа(℃) <120 <120
Концентрация выбросов на выходе(mg/ m3) <50 <50
Сопротивление сбору пыли(Pa) 1500~1700 1500~1700
Фильтрация пыли сжатого воздуха давление(Pa) (4~6)×105 (4~6)×105
Расход воздуха (mN3/min) 2.1 2.4 2.7 3.0 5.4 6.0 7.0

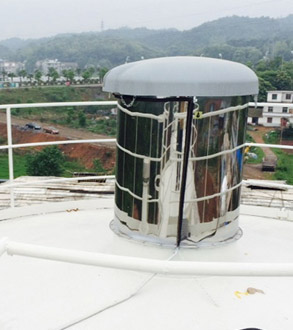

ТИП СУМКИ ДЛЯ ПЫЛИ СБОРНИКА

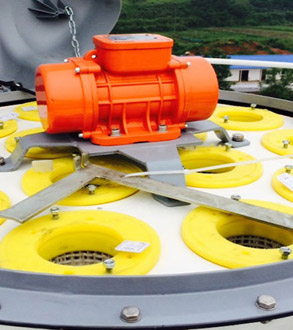

Итальянский фильтр рукавного типа WAM представляет собой круглый съемный металлический цилиндр. Как правило, WAM фильтр состоит из вибрационного двигателя, опорная конструкция, дождь крыши, верхняя часть коробки, запечатанная коробка, распределительная коробка, вибрация коробка, патроны фильтра, забор, соединительный зажим, сварка фланцев и прокладки, и т.д.. Он имеет 14 фильтрующих картриджей, которые стягивают подвеску вибратора сверху. Благодаря регулярной вибрации пыль с фильтрующих картриджей падает в бункер. Фильтры мешочного типа WAN широко используются в цементе, минеральном порошке, горнодобывающей промышленности, металлургии, строительных материалах, машиностроении и т. Д. Его сопротивление улавливанию пыли составляет менее 65 кг / кв. М, что обеспечивает высокую эффективность улавливания пыли.

    Технические характеристики:

  • Компактная конструкция, экономия места
  • Хорошая герметичность.
  • Импортированный из Германии фильтрующий материал - 14 фильтров. Стандартные запчасти, удобные в эксплуатации и обслуживании
  • Высокая эффективность фильтрации, фильтрующие картриджи разработаны в соответствии с проходимым отверстием для различных материалов, полностью удовлетворяют требованиям фильтрации всех видов порошкового материала.
  • Silo Dust Collector SystemsCement Silo Dust Collector
