Стальной силос + фотоэлектрическая микросеть: новый путь к экологичной трансформации хранения и транспортировки сыпучих материалов
В отраслях хранения и транспортировки сыпучих материалов, таких как зерно, цемент и химическая продукция, стальные силосы являются ключевой инфраструктурой. Однако мало кто замечает, что эти стальные гиганты, возвышающиеся на промышленных площадках, сталкиваются со скрытым кризисом затрат: вентиляция, измерение температуры, мониторинг, освещение и обеспыливание работают круглосуточно, промышленные тарифы на электроэнергию остаются высокими, а счета за электричество растут из года в год.
Ещё сложнее то, что многие стальные силосы расположены в удалённых районах, где электросеть недостаточно устойчива. При отключении электроэнергии мониторинг состояния зерна перестаёт работать, а вентиляционные системы останавливаются: в лучшем случае зерно плесневеет, в худшем — весь силос становится непригодным для использования. При этом крыша и стенки силосов постоянно подвергаются воздействию палящего солнца, неиспользуемые поверхности пропадают зря, сталь корродирует и стареет, а расходы на ремонт остаются высокими.
Решением обеих проблем может стать сочетание стального силоса и фотоэлектрической микросети: неиспользуемые поверхности крыши и стенок вырабатывают электроэнергию, а накопители энергии и система управления микросетью обеспечивают критически важные нагрузки своего рода «электрической страховкой».
Вместе с тем фотоэлектрические микросети для стальных силосов — пока ещё новая технология; в целом отрасль находится на этапе исследований и начального применения. В этой статье на основе инженерной практики и опубликованных расчётов объясняются ключевые особенности такого решения.
1. Почему стальным силосам нужна фотоэлектрическая микросеть?
Проще говоря, фотоэлектрическая микросеть — это небольшая локальная электросеть, в которой основным источником энергии является солнечная генерация, дополненная аккумуляторными накопителями и интеллектуальной системой управления. Она может работать как параллельно с общей сетью, так и автономно. Это не просто несколько панелей на крыше, а целостная энергетическая система.
Для стальных силосов такая система имеет три основных преимущества:

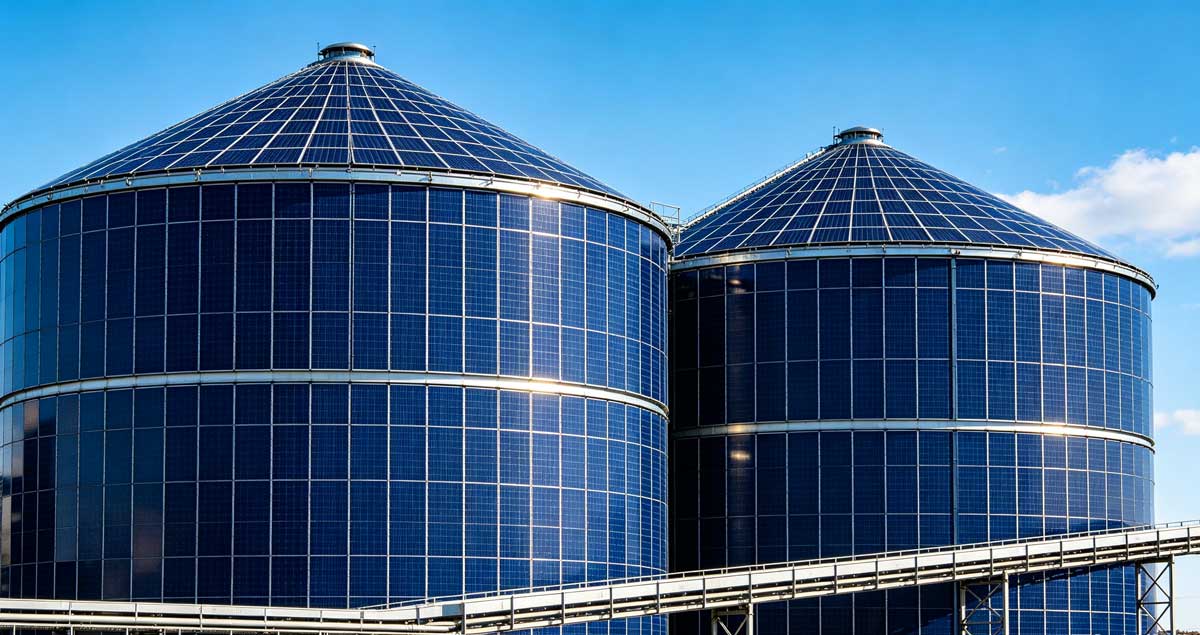

Во-первых, неиспользуемая площадь превращается в актив, генерирующий электроэнергию. Крыша и стенки стального силоса представляют собой естественные поверхности для монтажа. Ранее они не приносили никакой пользы; установка фотоэлектрических модулей позволяет использовать площадь дважды — без занятия территории и без помех складским операциям. Расчётный срок службы системы генерации обычно достигает 25 лет.
Например, диаметр типичного стального силоса вместимостью в десятки тысяч тонн обычно превышает 20 м, а полезная площадь крыши и стенок может составлять более 2000 м². Крупная система сварных стальных силосов для хранения клинкера, поставленная компанией SRON на Филиппины (6 × 10 000 тонн), — пример такого масштабного сооружения. Эти поверхности естественным образом подходят для размещения фотоэлектрических модулей.
Во-вторых, значительно повышается надёжность электроснабжения. Сочетание фотоэлектрической генерации, накопителей энергии и контроллера микросети позволяет автоматически и быстро переходить в островной режим при отключении общей сети, обеспечивая бесперебойное питание критически важных нагрузок, таких как измерение температуры, мониторинг и вентиляция. Для зернохранилищ это означает наличие настоящего резервного источника питания для защиты зерна.
В-третьих, обеспечиваются физическое снижение температуры и дополнительная защита. Фотоэлектрические модули на крыше и стенках образуют физический солнцезащитный слой, который может снижать температуру внутри силоса и уменьшать риск плесневения зерна летом. Такое покрытие также действует как «солнцезащитная одежда» для крыши и помогает замедлить старение гидроизоляционного слоя.
2. Техническая архитектура: пять ключевых модулей
Полная система фотоэлектрической микросети для стального силоса обычно состоит из следующих пяти частей:
| Модуль |
Основные компоненты |
Основное назначение |
| Фотоэлектрическая генерация |
Фотоэлектрические модули (гибкие/жёсткие), опорные конструкции |
Генерация электроэнергии на неиспользуемых поверхностях крыши и стенок силоса, а также верхних поверхностях галерей |
| Система накопления энергии |
Модульные шкафы литиевых аккумуляторов, преобразователь системы накопления энергии (PCS) |
Хранение излишков электроэнергии, экономия за счёт разницы тарифов, аварийное резервное питание |
| Инвертирование и распределение |
Струнные инверторы, низковольтные распределительные шкафы, защита от молнии и импульсных перенапряжений |
Преобразование постоянного тока в переменный, отслеживание точки максимальной мощности, объединение потоков, учёт и защита |
| Управление микросетью |
Контроллер микросети, автоматический переключатель двух источников питания ATS |
Переключение между сетевым и автономным режимами, интеллектуальное управление |
| Мониторинг и обслуживание |
Облачная платформа, мобильное приложение |
Удалённый мониторинг и оповещения по данным генерации, накопления энергии, нагрузки и внутренней среды силоса |
1. Фотоэлектрическая генерация

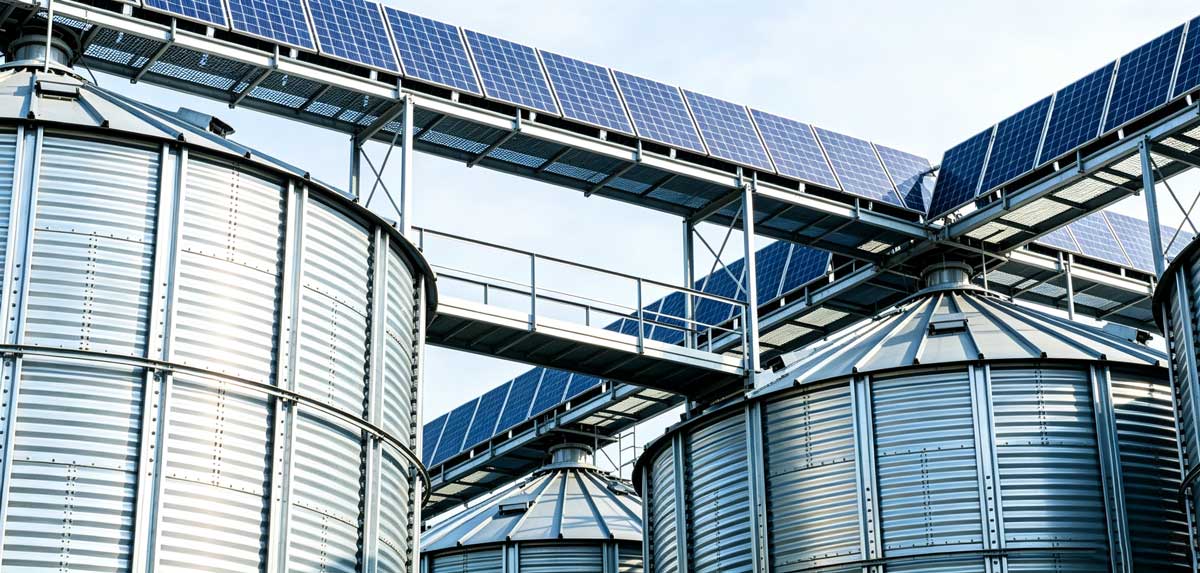

В зависимости от конструкции стального силоса на круглые стенки можно устанавливать гибкие лёгкие модули, а на крышу и верхние поверхности транспортных галерей — традиционные жёсткие модули. Гибкие модули имеют небольшой вес и хорошо прилегают к поверхности, поэтому подходят для криволинейных участков; жёсткие модули обладают высокой эффективностью и более низкой стоимостью, поэтому подходят для плоских поверхностей.
2. Система накопления энергии
Модульные шкафы с литиевыми аккумуляторами размещаются на свободных площадках вокруг силоса. Накопление энергии выполняет три задачи: хранение излишков дневной электроэнергии для сокращения потерь солнечной генерации, снижение расходов за счёт разницы тарифов в пиковые и непиковые часы, а также резервное питание при отключении сети. Преобразователь системы накопления энергии (PCS) управляет зарядом и разрядом и согласует выработку фотоэлектрической системы с нагрузкой.
3. Инвертирование и распределение электроэнергии
Струнные инверторы преобразуют постоянный ток от фотоэлектрических модулей в переменный и обеспечивают отслеживание точки максимальной мощности. Низковольтные распределительные шкафы, устройства молниезащиты и защиты от импульсных перенапряжений, а также коммутационные аппараты обеспечивают объединение потоков, учёт и безопасность. Система предусматривает защиту от обратного перетока энергии, защиту от островного режима и защиту от повышенного и пониженного напряжения.
4. Управление микросетью
Контроллер микросети — это «мозг» системы. Он гибко переключает режимы работы параллельно с сетью и автономно, обеспечивая интеллектуальное управление по принципу «собственное потребление, накопление избытка, разряд при дефиците и выдача излишков в сеть». Автоматический переключатель двух источников питания (ATS) обеспечивает непрерывность электроснабжения во время переключения.
5. Мониторинг и эксплуатационное обслуживание
Облачная платформа и мобильное приложение в режиме реального времени собирают данные о выработке электроэнергии, состоянии накопителей, электрической нагрузке, температуре и влажности внутри силоса. Они позволяют удалённо просматривать данные, получать аварийные уведомления и напоминания о техническом обслуживании без постоянного присутствия персонала на объекте. Кроме того, систему можно интегрировать с информационной системой зернохранилища и платформой интеллектуального управления складом, связав фотоэлектрическую генерацию, накопление энергии и безопасность хранения зерна.
В EPC-проектах SRON по хранению и транспортировке сыпучих материалов централизованное управление, мониторинг Интернета вещей и интеллектуальное управление складом уже стали стандартными решениями. Данные о работе фотоэлектрической микросети можно подключить к той же платформе, чтобы наглядно отслеживать генерацию, накопление и потребление электроэнергии, а также складские операции.
3. Экономическая эффективность: как оценить окупаемость инвестиций?

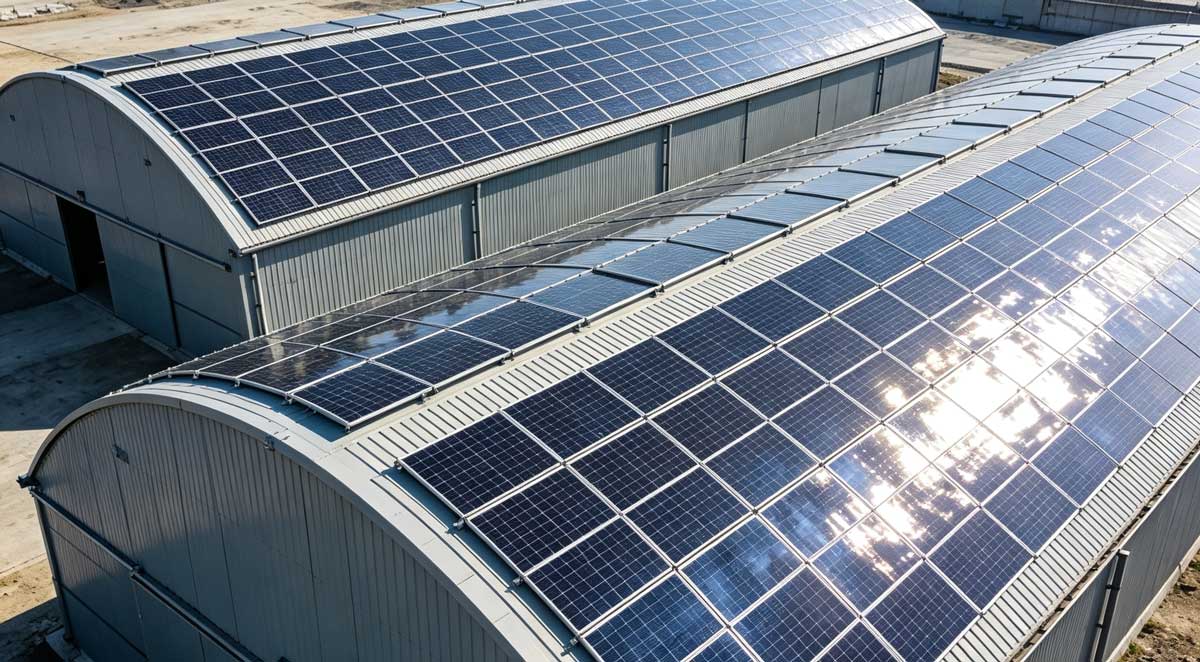

Окупаемость фотоэлектрической микросети в первую очередь зависит от трёх факторов: местных тарифов на электроэнергию, солнечного ресурса и доступной площади для монтажа. Будь то корпус силоса, крыша транспортной галереи или верхняя поверхность площадки для хранения сыпучих материалов, установка фотоэлектрических модулей на этих неиспользуемых поверхностях позволяет постоянно превращать солнечную энергию в экономию на оплате электроэнергии.
Согласно отраслевым расчётам, чем выше солнечная инсоляция и тарифы на электроэнергию, тем выгоднее такой проект. Расчётный срок службы фотоэлектрической системы обычно составляет до 25 лет. Срок окупаемости зависит от местных тарифов, солнечного ресурса, профиля нагрузки и политики регулирования, поэтому его необходимо рассчитывать отдельно для каждого проекта. В регионах с дифференцированными тарифами по времени суток, торговлей углеродными квотами или торговлей зелёной электроэнергией доходность может быть ещё выше.
На зарубежных рынках, особенно на Ближнем Востоке и в Африке, где высокие тарифы сочетаются с хорошей солнечной инсоляцией, экономический эффект может быть особенно заметным. Например, по внешним отраслевым расчётам для Каира (Египет), годовая продолжительность пикового солнечного сияния составляет около 2270 часов. При монтаже модулей на участке стенки силоса с охватом дуги около 240° годовая выработка может составить примерно 148 000 кВт·ч, а расчётный срок окупаемости — около 5,8 года. Стоимость электроэнергии для местных предприятий составляет примерно 0,07–0,11 доллара США за кВт·ч, при этом тарифы имеют тенденцию к росту, поэтому фактический потенциал доходности может быть ещё выше.
4. От потребления энергии к её производству: коренное изменение роли стального силоса
Традиционный стальной силос — это пассивное сооружение для хранения, которое потребляет электроэнергию, зависит от общей сети и создаёт выбросы углерода. Решение на основе стального силоса и фотоэлектрической микросети превращает его из «потребителя энергии» в «производителя энергии».
Это не просто модернизация оборудования, а перестройка бизнес-модели. Неиспользуемые крыша и стенки становятся активами, генерирующими электроэнергию; расходы на электричество превращаются в доход от генерации, а углеродные издержки — в углеродные активы. Для экспортно ориентированных компаний использование зелёной электроэнергии также может повысить рейтинг ESG и укрепить международную конкурентоспособность.

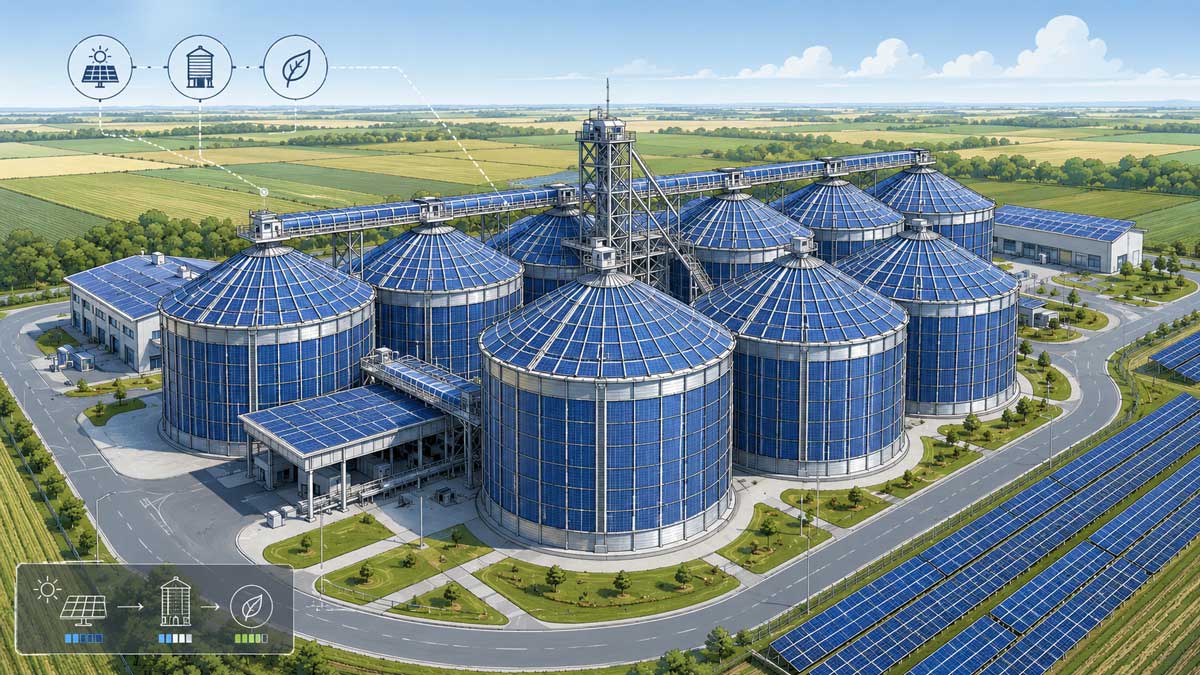

В перспективе несколько фотоэлектрических микросетей стальных силосов смогут координировать работу и формировать межрегиональные энергетические связи. Глубокая интеграция микросетей с интеллектуальными системами управления силосами позволит создать единую интеллектуальную сеть хранения. Стальной силос перестанет быть изолированным узлом хранения и станет интеллектуальным узлом сети зелёной энергетики.
Для экологической трансформации отрасли хранения и транспортировки сыпучих материалов не нужно начинать всё с нуля. Крыши и стенки стальных силосов — это забытые энергетические ресурсы. Задача фотоэлектрической микросети — раскрыть их потенциал и превратить каждый стальной силос в небольшую зелёную электростанцию. Это одновременно решение текущей задачи безопасности — дополнительная линия резервной защиты при хранении зерна — и инвестиция в будущее: в эпоху достижения целей по сокращению выбросов способность использовать зелёную электроэнергию становится важным конкурентным преимуществом предприятий отрасли. Если вы планируете строительство новых стальных силосов или их экологическую модернизацию, свяжитесь с инженерной командой Shiron: мы оценим экономику решения с учётом условий вашего проекта.
5. Часто задаваемые вопросы
Вопрос 1. Повлияет ли установка фотоэлектрических модулей на крыше и стенках стального силоса на безопасность его конструкции?
До начала монтажа необходимо провести специальные оценки несущей способности конструкции, ветровых нагрузок, молниезащиты и электробезопасности, а затем выполнить комплексную проверку в рамках инженерного проектирования. Монтаж допускается только на силосах, отвечающих установленным требованиям. Это одна из причин, по которым каждое решение по фотоэлектрической микросети оценивается отдельно для конкретного проекта.
Вопрос 2. Сможет ли система поддерживать мониторинг состояния зерна при отключении электросети?
При наличии аккумуляторных накопителей и контроллера микросети система может переходить в островной режим при отключении общей сети и продолжать питать критически важные нагрузки, включая измерение температуры, вентиляцию и мониторинг. Фактическая способность переключения и продолжительность питания зависят от конфигурации системы.
Вопрос 3. Каков типичный срок окупаемости фотоэлектрической микросети для стального силоса?
Он главным образом зависит от местных тарифов на электроэнергию, солнечного ресурса и характеристик нагрузки. На рынках с хорошей инсоляцией и высокими тарифами, например на Ближнем Востоке и в Африке, отраслевые расчёты обычно показывают срок окупаемости около 5–6 лет (для Каира в качестве примера приводится примерно 5,8 года). Для каждого конкретного проекта необходим отдельный расчёт с учётом местных условий.
Вопрос 4. Ускорят ли фотоэлектрические модули старение крыши силоса?
Напротив, покрытие модулями создаёт затенение и дополнительный внешний защитный слой, замедляя старение материалов крыши. Однако фотоэлектрические модули не заменяют проектирование теплоизоляции, гидроизоляции и антикоррозионной защиты силоса.
Вопрос 5. Предоставляет ли SRON решения по фотоэлектрическим микросетям для стальных силосов?
Фотоэлектрические системы с накоплением энергии и микросетевым управлением — одно из низкоуглеродных направлений, которое Shiron исследует и развивает. Такое решение может взаимодействовать с системой интеллектуального управления складом. Технические границы решения и условия реализации определяются после оценки конкретного проекта.
