В системах хранения и транспортировки сыпучих материалов эффективность разгрузки конического силоса напрямую влияет на непрерывность производства, энергопотребление и стабильность работы оборудования. Особенно в таких отраслях, как угольная промышленность, цементная промышленность, химическая промышленность, производство кормов и пищевая промышленность, такие проблемы, как низкая сыпучесть материалов, сводообразование и налипание на стенки, часто становятся ключевыми ограничивающими факторами производительности. Поэтому оптимизация конструкции конических силосов и способов их разгрузки является важной задачей инженерного проектирования и подбора оборудования.
I. Основной принцип разгрузки конического силоса
Конический силос обычно имеет конструкцию с коническим днищем, в которой под действием силы тяжести материал самопроизвольно перемещается вниз и концентрированно выгружается.
Основные преимущества:
формирование непрерывного канала движения за счёт геометрии конического днища
самотёчная разгрузка под действием силы тяжести
снижение зависимости от механических транспортных систем и ручного вмешательства
В идеальных условиях материал движется сплошным потоком (Mass Flow), что обеспечивает почти полное отсутствие остатков материала в силосе после разгрузки. Однако на практике текучесть нарушается под влиянием гранулометрического состава, влажности, угла внутреннего трения материала и коэффициента трения о стенку силоса, что приводит к затруднениям с выгрузкой.
II. Самотечная выгрузка из полностью конического силоса – базовое эффективное и простое решение
Самотечная выгрузка из полностью конического силоса является наиболее распространенным способом разгрузки конических емкостей. Достаточно большой угол наклона конуса и высота силоса обеспечивают полное самотечное стекание материала под действием тяжести.
Основные характеристики
Непрерывный и плавный траектория движения материала;
Минимальные остатки материала в силосе, в отдельных случаях отсутствие остатков;
Отсутствие необходимости в дополнительном разгрузочном оборудовании;
Простая конструкция системы, короткие сроки монтажа;
Низкие затраты на техническое обслуживание, стабильная эксплуатация.
Сферы применения
Подходит для сыпучих материалов с однородным гранулометрическим составом и хорошей текучестью, например, щебня, мелкозернистого сырья и отдельных видов сухих порошков. Однако для крупногабаритных силосов или материалов с плохой текучестью полностью коническая конструкция требует увеличения строительных затрат и высоты фундамента.
III. Самотечная выгрузка из полуконического силоса – оптимизированное решение для баланса стоимости и эффективности
Для крупногабаритных силосов или объектов с ограниченным пространством экономически целесообразным вариантом является самотечная выгрузка из полуконического силоса.
Технические особенности
Частичная коническая конструкция вместо полностью конической позволяет сохранить хорошую текучесть материала, при этом снизить высоту корпуса силоса, расход стальных конструкций и затраты на возведение фундамента.
Преимущества
Материал сохраняет достаточно плавное движение, остатки в силосе незначительные, эффективность разгрузки высокая. Капитальные затраты на оборудование и строительно-монтажные работы значительно ниже, высота фундаментной конструкции меньше, расширяется область применения.
Данное решение особенно актуально для крупных систем хранения сырья – цемента, минеральной муки и промышленного сырья.
IV. Вибрационная система разгрузки – ключевая технология для устранения сводообразования и закупорки
Для материалов с плохой текучестью или склонных к комкованию самотечная выгрузка за счет силы тяжести не гарантирует стабильную подачу, в таких случаях используется вибрационная система разгрузки как вспомогательное оборудование.
Принцип работы

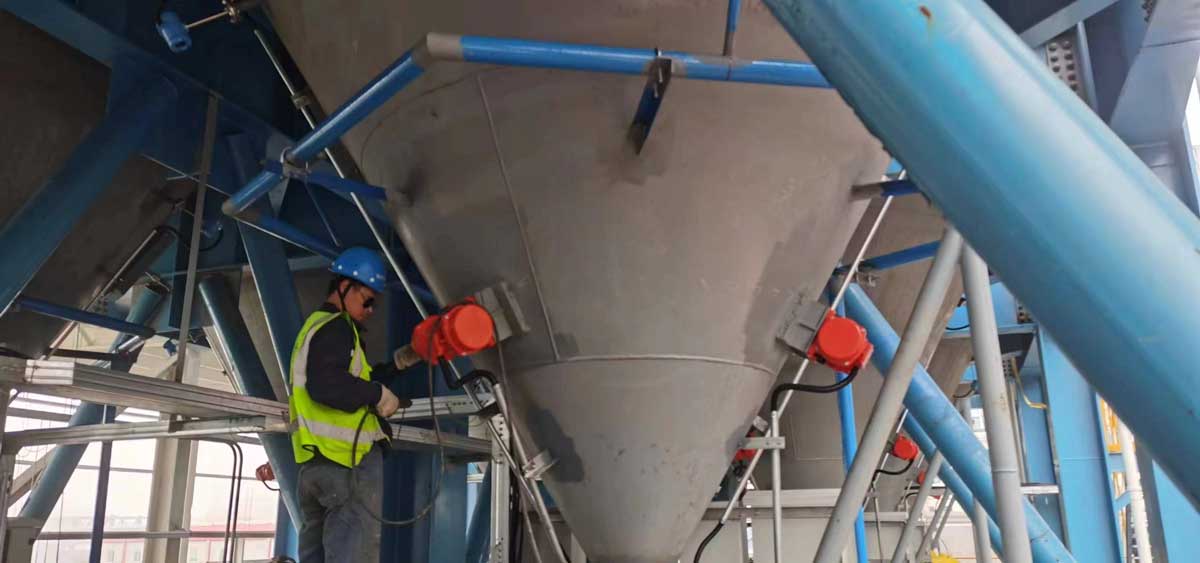

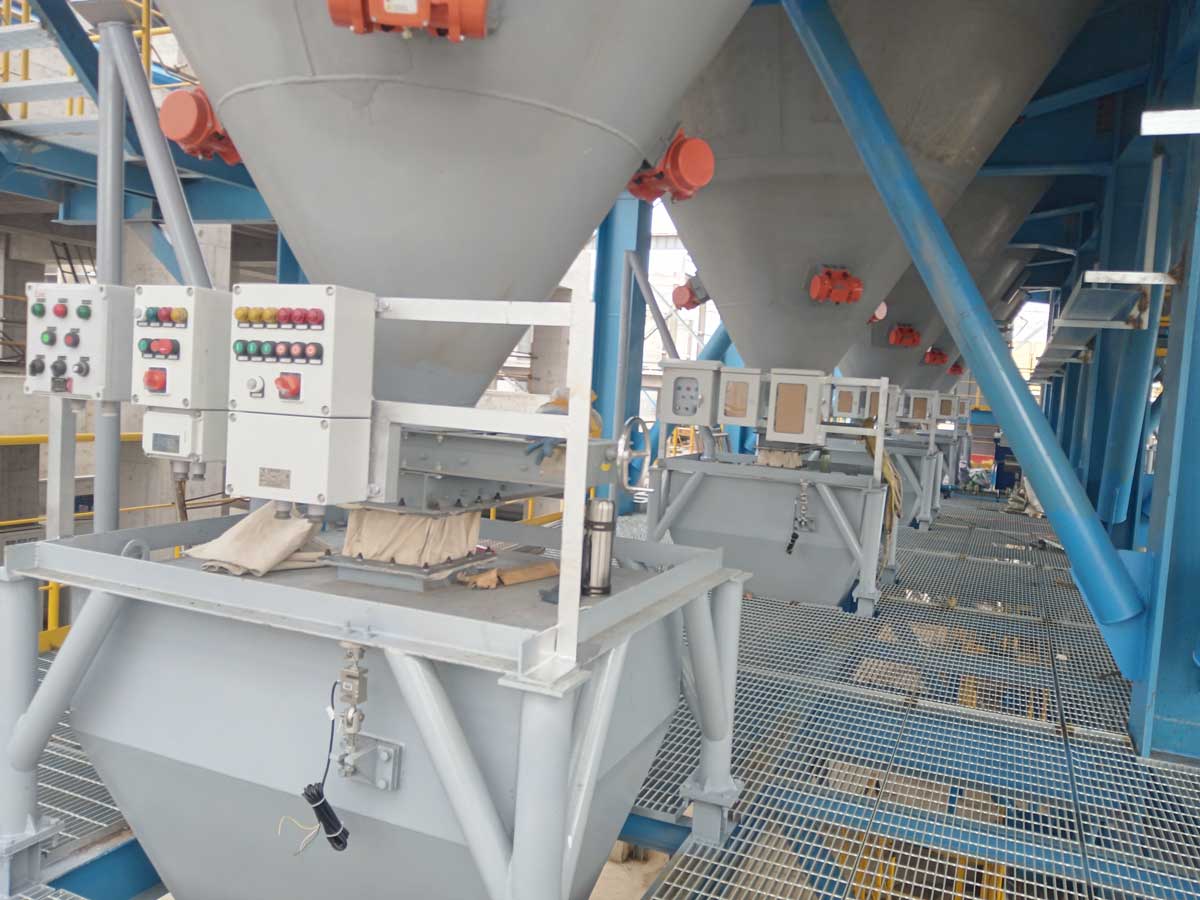

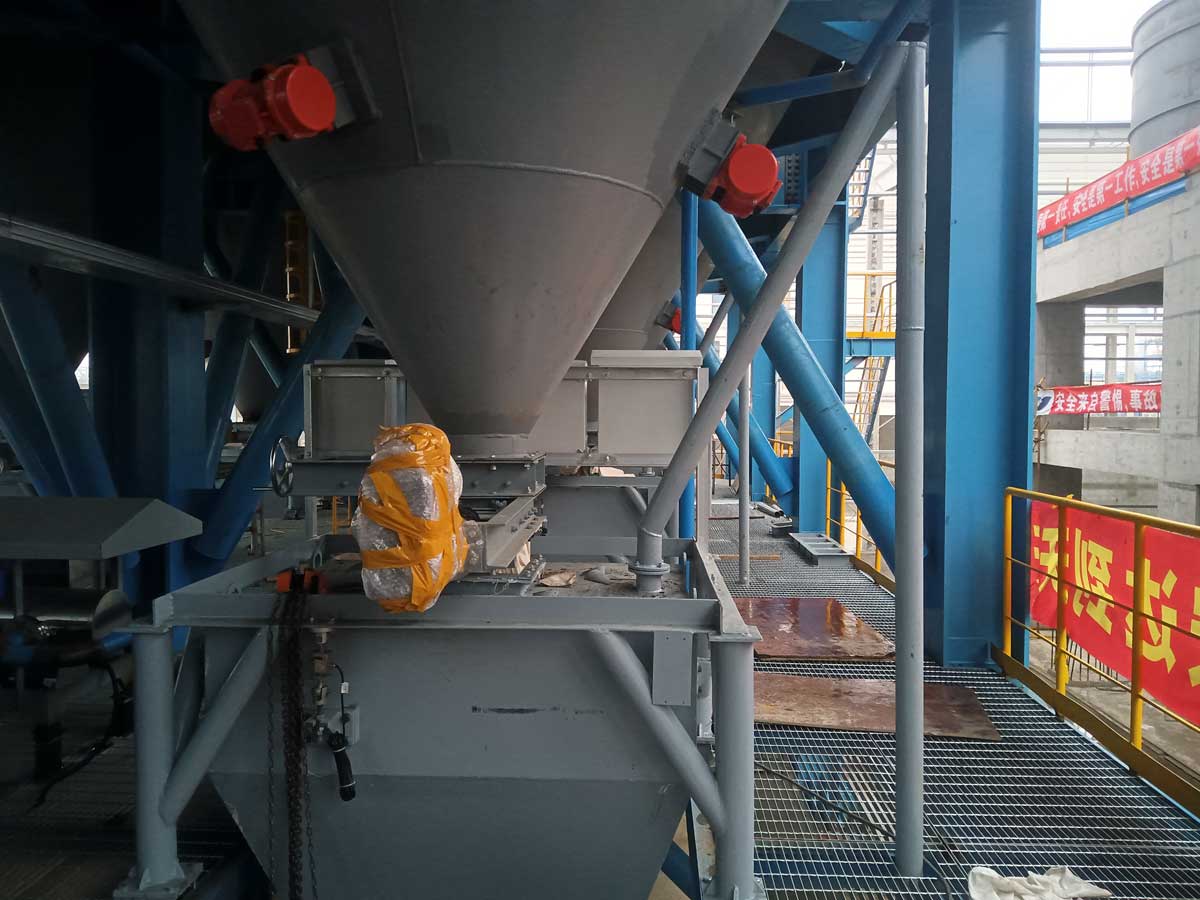

Вибрационный двигатель приводит конус в непрерывную или периодическую вибрацию, снижая силу трения между материалом и стенками силоса и ускоряя стекание и выгрузку сырья.
Основные преимущества
Вибрация всего конуса обеспечивает равномерную выгрузку, эффективно разрушает своды и комки материала, позволяет максимально полно опорожнить силос. Оптимизированная конструкция снижает зоны задержки материала, оборудование надежно в эксплуатации и требует малых затрат на обслуживание.
Типичные отрасли применения
Системы переработки угля и минеральной муки, линии производства цемента и строительных материалов, химические порошки и пластиковые гранулы, цеха производства кормов и хранения зерна, пищевая и стекольная промышленность, хранение вспомогательного сырья для металлургических предприятий.
Технология вибрационной разгрузки особенно эффективна для высоковлажных, мелкодисперсных порошков и материалов, склонных к налипанию.
V. Аэрационные устройства – важная вспомогательная система для повышения эффективности псевдоожиженной выгрузки
В современных системах силосов аэрационные устройства являются важным техническим решением для увеличения эффективности разгрузки конических силосов.
Принцип работы
Нагретый сжатый воздух подается в донную часть силоса или боковые стенки бункера, переводя материал в псевдоожиженное состояние, снижая внутреннее трение и обеспечивая плавное движение.
Состав конструкции
Аэрационные плиты из карбида кремния (SiC);
Металлический корпус;
Фланцевые соединительные элементы.
Основное назначение
Предотвращает образование сводов и мостов из материала, улучшает текучесть порошков, обеспечивает равномерную разгрузку и снижает риск закупорки.
Сферы применения
Аэрационные устройства широко используются в системах хранения и разгрузки цементной муки, золы тепловых электростанций, известковой муки и других мелкодисперсных порошкообразных материалов.
VI. Комплексные стратегии повышения эффективности разгрузки конических силосов
Проектирование эффективной системы выгрузки из конического силоса требует комплексной оптимизации нескольких технологических решений:
Оптимизация угла наклона конуса: рациональное увеличение угла снижает задержку материала и налипание на стенки.
Подбор подходящей конструкции выгрузки: выбор полностью или полуконического варианта с учетом свойств материала для баланса эффективности и стоимости.
Установка вспомогательных вибрационных или аэрационных систем: комбинация вибрационной разгрузки и аэрационных устройств в зависимости от характеристик сырья расширяет область применения силоса.
Улучшение материала и обработки внутренних стенок: снижение коэффициента трения уменьшает налипание материалов и улучшает текучесть.
Контроль влажности и гранулометрического состава сырья: оптимизация состояния материала на этапе загрузки значительно снижает вероятность закупорки выгрузки.
Ключевой фактор повышения эффективности разгрузки конических силосов – комплексная оптимизация трех составляющих: конструктивное проектирование, вспомогательное оборудование и свойства обрабатываемого материала. Простая и эффективная самотечная выгрузка из полностью конического силоса, экономически выгодная полуконическая конструкция, а также усиленные вспомогательные системы вибрации и аэрации выполняют незаменимые функции в разных условиях эксплуатации. При инженерном проектировании необходимо системно подбирать оборудование с учетом свойств сырья, габаритов силоса и эксплуатационных режимов, чтобы создать стабильную, эффективную и малозатратную систему хранения и транспортировки сыпучих материалов.
